1、水工閘墩加固設計

適用范圍：

主要解決一些水力發電站閘墩由于施工、運行及后期維護不當、整體改造等原因?qū)е麻l墩出現病害或承載力不滿足設計要求，而閘墩又不能拆除重建，需進行加固處理的情況。



2、設計依據

《建筑結構荷載規范》(GB5009-2012)

《建筑結構可靠度設計統一標準》（GBJ50068-2001)

《混凝土結構設計規范》（GB50010-2010）

《混凝土結構加固設計規范》（GB 50367-2013）

《混凝土結構后錨固技術規程》（JGJ 145-2013）

《水工建筑物止水帶技術規范》（DL/T5215-2005）

《水工混凝土施工規范》(SL 677-2014)

《水工混凝土結構設計規范》(SL191-2008)

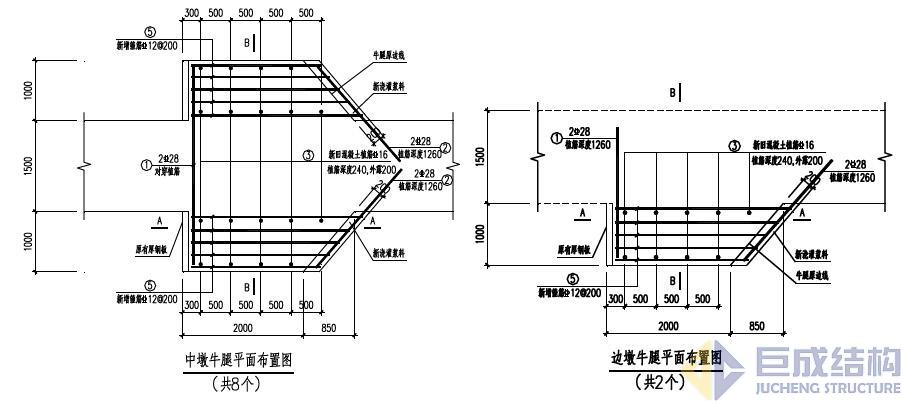

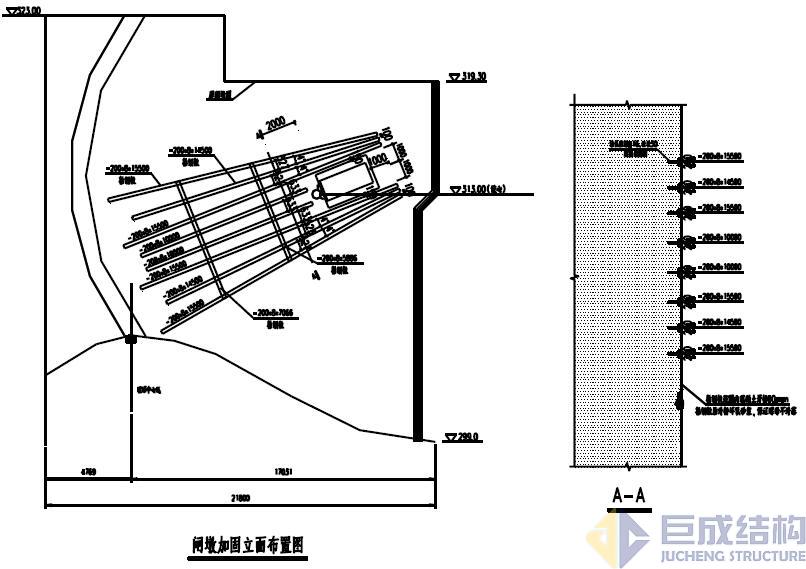

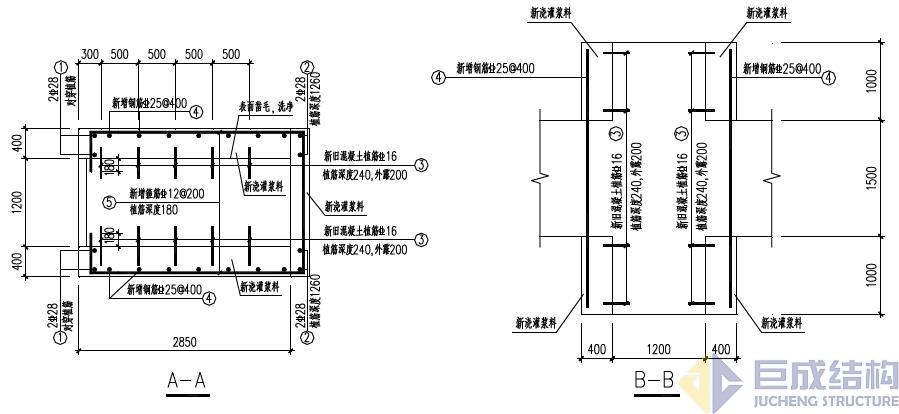

3、設計大樣圖







4、設計范例

  水閘牛腿及閘墩加固圖 下載
